一、功能用途
適用范圍:
本機為我司根據光伏行業研發的，專用于光伏行業硅晶片、硅料、電池組件等相關產品的剝離力、抗拉強度等測試的專用測試設備。
本試驗機臥式部分可安裝14+1+1個力量傳感器，配合力高自主研發智能軟件，可達到傳感器同時使用，并且測試數據可同時傳輸顯示。同時拉伸可減少人工操作及節約測試時間，也可單一測試一工位或兩工位，數據不受影響且保證精準度，一片電池片單面測試時間＜1分鐘可完成測試。
且因其具有獨特臥式設計，占用空間小，操作方便，且能良好解決硅晶類電池片測試時的易碎性 。
二、制造標準
本試驗機通過CMC制造計量器具許可證（證書號：（蘇）制 05060035號證書精度為：0.5級）
本試驗機是根據《電子式萬能試驗機》GB/T 16491-2009標準制造。
本試驗機是根據GB/T16825-2010《拉力試驗機的檢驗》進行檢定和驗收。

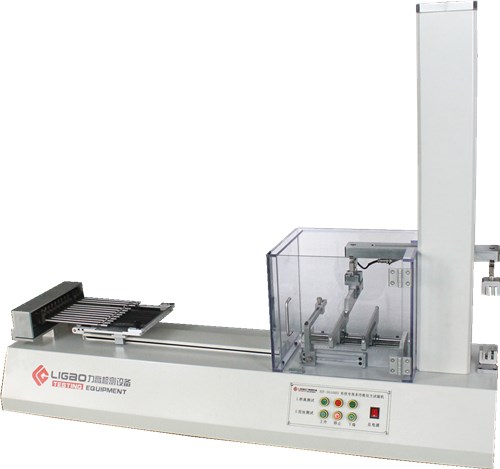

外觀圖
三、產品特點
1、 精美雅致的外觀設計，我公司多年來一直非常注重產品的外觀造型，開發出許多可與國外機型相媲美的產品.部分試驗機已取得國家外觀專利保護
2、 關鍵零部件，采用國際著名品牌，如電機、變頻器、絲桿、力量傳感器等
3、 圓弧齒形同步帶減速系統，具有效率高、壽命長、噪音低、免維護的優點
4、 采用高精度絲杠加載，加載平穩，試驗機的壽命長，長期穩定性好且節能
5、 多種保護措施，如功率環節的各種電氣保護，軟件部分的超載，超位移保護，機械強制安全限位保護等
6、 簡單、可靠，功能強大的用戶操作界面
7、 開放的數據結構，無論是結果參數還是過程數據都允許用戶隨機調用，對測試和科研非常有利
8、 用戶自編輯報告功能，數據可方便的導入EXCEL表格，方便用戶后期處理
9、 采用電腦聯接，采樣頻率更高，無干擾，測試數據更加穩定
10、 測試軟件為力高自主研發，可根據客戶要求訂制軟件。
四、產品規格
臥式部分
1、 測試工位：14+1+1個工位，獨立或同時測試均可
2、 控制速度：50~500mm/min
3、 整機精度：0.5 級
4、 試驗力測量范圍：0.1％—100％FS
5、 力控速率調節范圍：0.02-100%FS /S
6、 力控速率相對誤差：設定值的±0.5%以內
7、 試驗力示值分辨率：好大試驗力的1/±500000（全程分辨力不變）
8、 測試空間：聯板行走空間約400mm
立式部分
1、 荷 重 元：50kg以內自選
2、 控制速度：0.1~500mm/min
3、 整機精度：0.5 級
4、 試驗力測量范圍：0.1％—100％FS
5、 力控速率調節范圍：0.02-100%FS /S
6、 力控速率相對誤差：設定值的±0.5%以內
7、 試驗力示值分辨率：好大試驗力的1/±400000（全程分辨力不變）
8、 測試空間：聯板行走空間約650mm
五、設備特點
l 顯示系統：電腦顯示器顯示
l 控制方式：力高研發專業測控軟件控制
l 外表處理：采用美國杜邦粉末，靜電噴漆處理，經高溫200度固化
l 電源：220V 50HZ 方便實驗室工作環境
l 設備尺寸：1600*400*1200mm（不含地腳）
